PXI模块与PXIe机箱的兼容性
l 问题
工程师经常遇到PXI和PXIe两种不同的总线接口，如何确定PXI模块和PXIe机箱兼容呢？ 我怎么知道我的卡是PXI还是PXIe呢？
l 解决方案
不同型号的PXI Express机箱，通常由四种类型的插槽组合而成：PXI Express系统定时插槽，PXI Express外设插槽，PXI外设插槽，以及PXI Express混合插槽。
- PXI Express系统定时插槽兼容PXI Express板卡和PXI Express系统定时板卡。
- PXI Express插槽仅能兼容PXI Express板卡，因为PXI Express插槽没有PXI Express混合板卡所需的底端接口。
- PXI外设插槽兼容支持标准PXI接口的PXI板卡，这些板卡可以在PXI机箱上正常工作。
- 由于背板连接器混合或组合，PXIe混合插槽兼容PXI Express板卡，32-bit CompactPCI板卡以及混合兼容PXI板卡（又称之为PXI Express-ready或者PXIe-ready）。

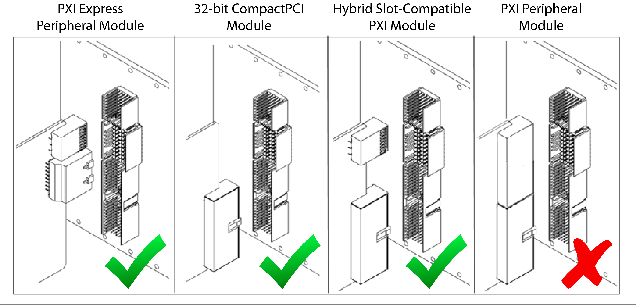

图1 PXI/PXIe与PXIe混合槽背板兼容示意图
请注意，如果机箱本身是PXI机箱而不是PXIe，那么PXIe卡就不适合任何插槽。 PXI机箱可以容纳PXI外围模块或兼容混合插槽的PXI模块，而不是PXIe模块。
以下模块存在标准PXI接口版本
- PXI-6511
- PXI-4110
- PXI-4065
- PXI-6704
- PXI-6289
