使用UML语言设计测试系统

在测控行业中，许多非标系统在设计时缺乏统一的方法和工具。不同企业通常依赖经验，依据已有代码进行二次开发，而没有形成系统化的设计流程。这种做法导致了系统设计缺乏规范，一旦系统复杂度增加，就难以高效地实现或扩展，子系统设计人员或部门之间也很难取得有效沟通。

基于多年的测控系统开发经验，我们建议采用UML（统一建模语言）等类似工具，结合面向对象的设计思想，对测控系统进行抽象建模。在此基础上，再进行具体的实施与编码工作。这种方法能够：

1.      提高系统设计的规范性和一致性，确保设计过程有明确的原则和流程可循。

2.      增强系统的可扩展性和维护性，通过模块化和解耦，便于后续功能的扩展和改进。

3.      降低开发过程中的复杂度，通过可视化建模，清晰表达各模块之间的关系和交互，减少开发人员的理解和沟通成本。

4.      提高开发效率，通过统一的设计框架，减少重复劳动，缩短开发周期。

最终，基于这种系统化的设计思路，能够帮助测控系统在面对复杂需求和快速迭代时保持灵活性与稳定性。。

l  什么是UML

统一建模语言（英语：Unified Modeling Language，缩写UML）是非专利的第三代建模和规约语言。UML是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。

l  UML模型

在UML系统开发中有三个主要的模型：

1.      功能模型

从用户的角度展示系统的功能，包括用例图。

2.      对象模型

采用对象，属性，操作，关联等概念展示系统的结构和基础，包括类别图、对象图。

3.      动态模型

展现系统的内部行为。包括序列图，活动图，状态图。

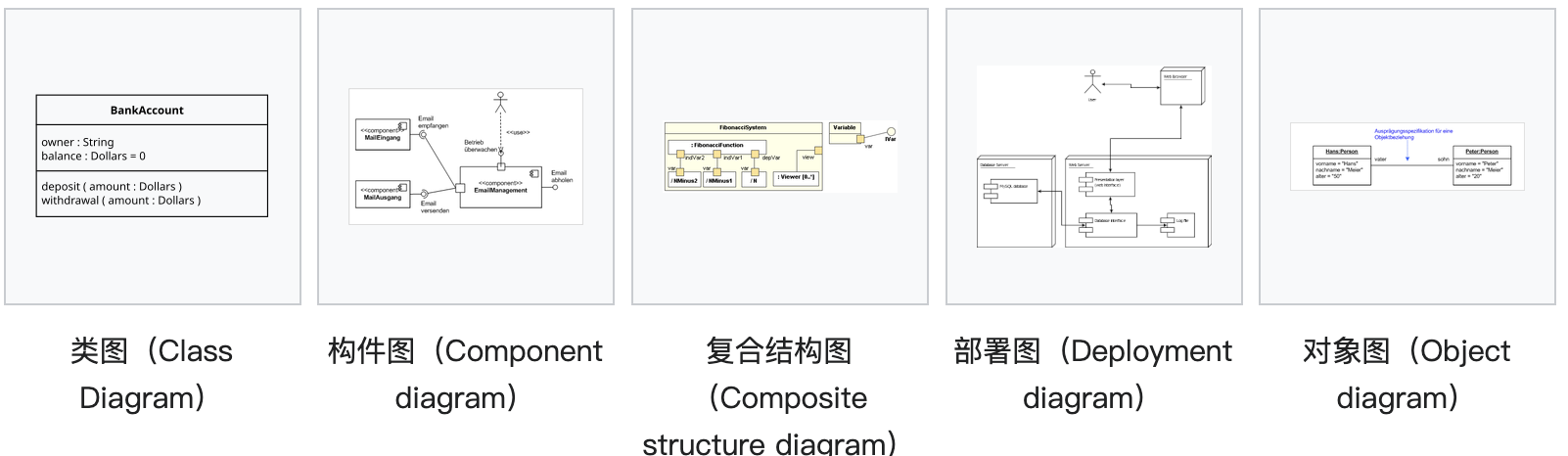

图1 UML图例

l  UML和测试系统设计

UML通过图形化的方式帮助设计、描述和构建系统，尤其在复杂系统的设计和开发中，能够显著提升设计的清晰度与一致性。在测试系统设计中，UML的应用同样可以发挥重要作用，帮助开发人员更好地理解系统需求、规划架构和模块间的交互，确保测试系统在开发和维护过程中高效、可扩展、易于维护。UML可以用于测试系统的：

1.      需求分析与建模

2.      系统结构与组件设计

3.      流程与交互建模

4.      接口与模块通信

5.      测试用例与场景建模

l  UML设计举例

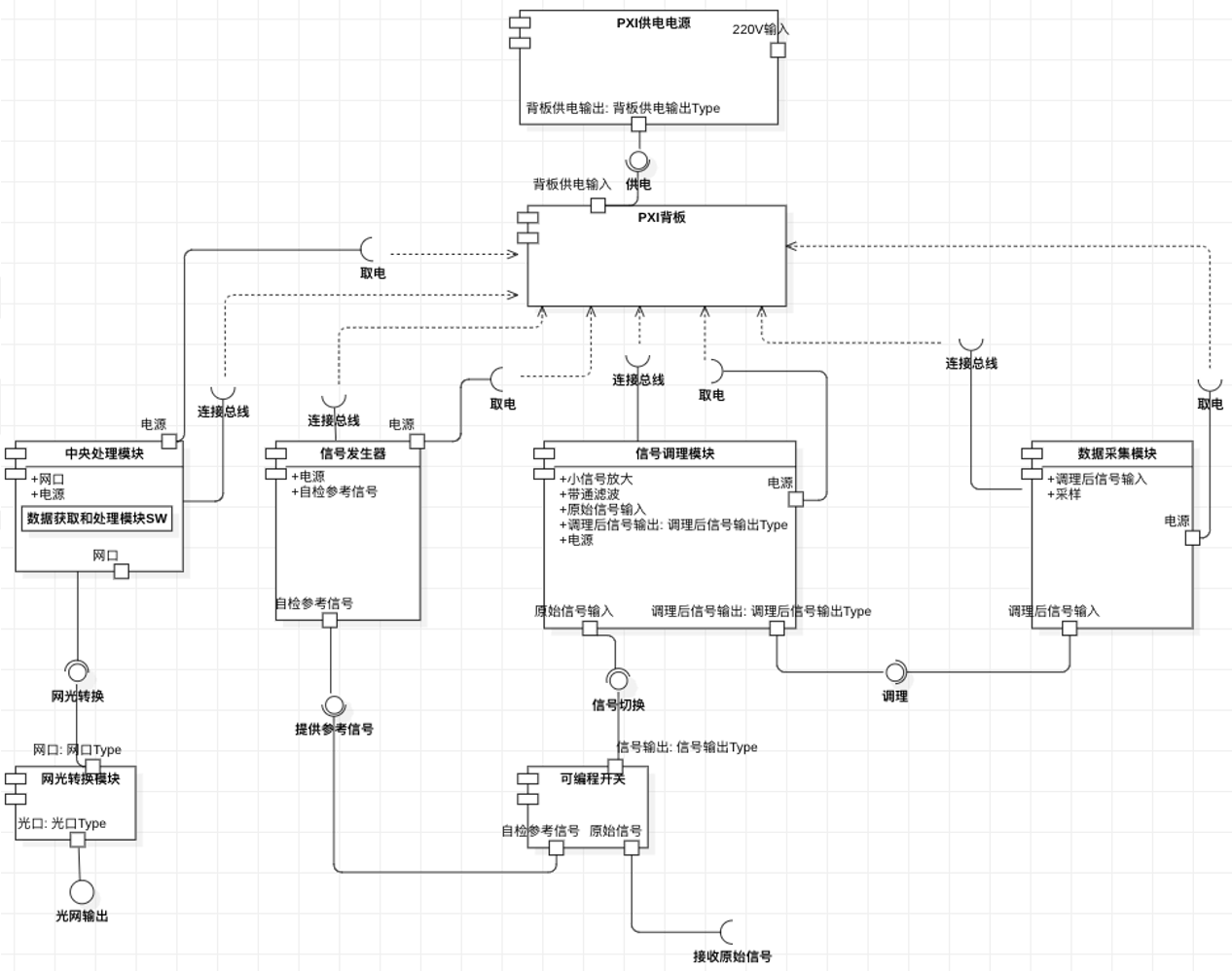

在设计测试系统，包括测试软件过程中，我们经常用到系统框图（BDD）、需求图、参数图、活动图、用例图、时序图、状态图、构件图等。下图是一个含数据采集、调理、信号处理、转换接口等的测控系统设计案例（构件图）。

图2 测试系统设计的UML构件图

总之，采用系统工程方法设计测控系统能够确保系统的全局优化、功能完整性和可扩展性。系统工程方法强调从需求分析、系统建模到实施验证的全过程管理，使得系统设计更加科学、系统化，减少了项目的风险，并提高了系统的可靠性和可维护性。在这一过程中，UML作为一种强大的建模工具，扮演了关键的角色。结合系统工程方法和UML建模技术，对于测控系统的设计和开发来说，既是提升工作效率的有效途径，也是保证系统高质量和长生命周期的关键手段。
