VXI
l 描述
VXI（VME eXtensions for Instrumentation，VME扩展仪器总线）是上一代模块化仪器平台，主要用于测试与测量应用。它基于VME（Versa Module Europa）总线，并增强了同步、触发和数据采集能力，适用于高性能测控系统，特别是国防、航空航天、通信和科研领域。
作为上一代模块化仪器总线，VXI已经逐步淘汰，然而在航空发动机、流体动力学等测试领域还保留着部分市场需求，且部分场景须和PXI、LXI等新一代总线仪器集成。
l 产品分类
- VXI主控器
- VXI桥接控制器
- VXI网络接口卡
- VXI MXI（PCIe协议）接口卡
- VXI机箱
单槽、C尺寸VXI总线零槽控制器
- 1.6 / 2.56GHZ英特尔®奔腾®N3710处理器，可以安装Windows/Linux系统
- 4GB DDR3 DRAM（双通道，1600MT/s）
- 千兆以太网、USB 3.0、双USB 2.0接口
- 英特尔高清显卡405
- 完全支持VXI – 1 4.0标准
- 板载最高可达512GB的固态硬盘
- 可选的与LXI兼容的LVDS触发接口

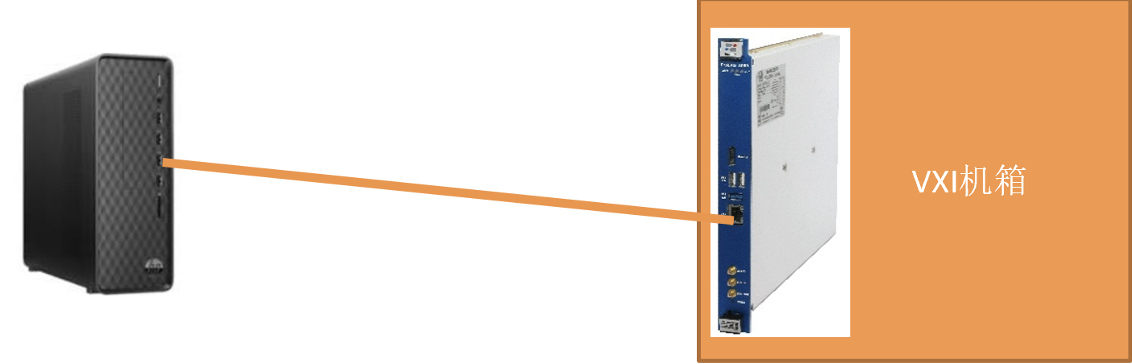

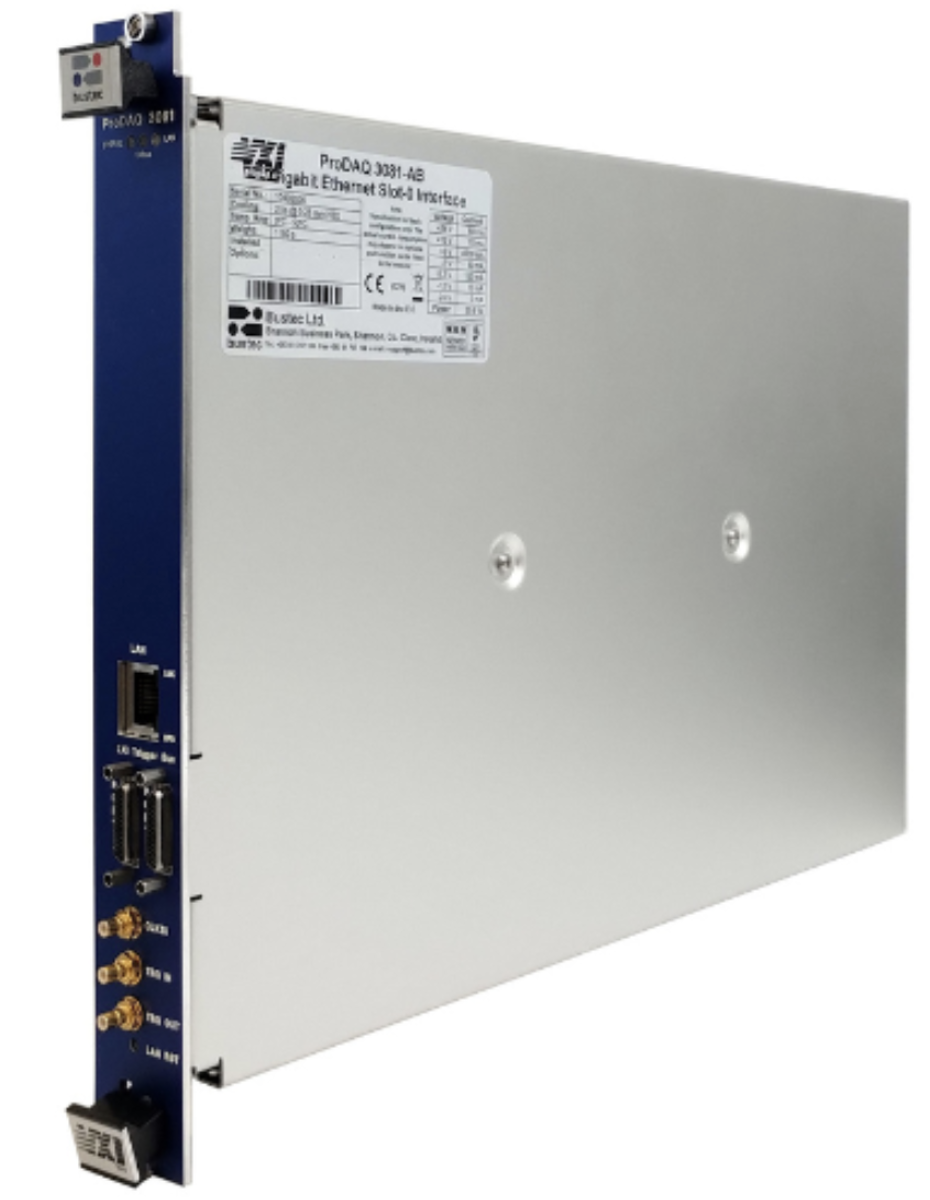

VXI总线的网络零槽接口设备，通过千兆以太网接口，与上位机连接，实现上位机对VXI仪器系统的控制。
上位机通过标准千兆以太网无缝访问VXI总线仪器。它是传统VXI总线仪器与现代计算平台之间的关键桥梁，适合参与大规模数据采集系统开发、测试和实施的工程师。
- 以太网接口：支持10/100/1000Base-TX以太网标准，具备自动交叉（Auto-MDIX）功能，支持TCP/IP、HTTP、VXI-11协议以及mDNS。
- VXI总线接口：具备A16、A24、A32地址范围；支持D08、D16、D16BLT、D32、D32BLT、D64MBLT、2eVME、2eSST数据传输方式。
- 数据传输：传输速率最高可达60 MB/s。
- 触发输入/输出：可选配触发功能，实现测试系统设备间的同步。

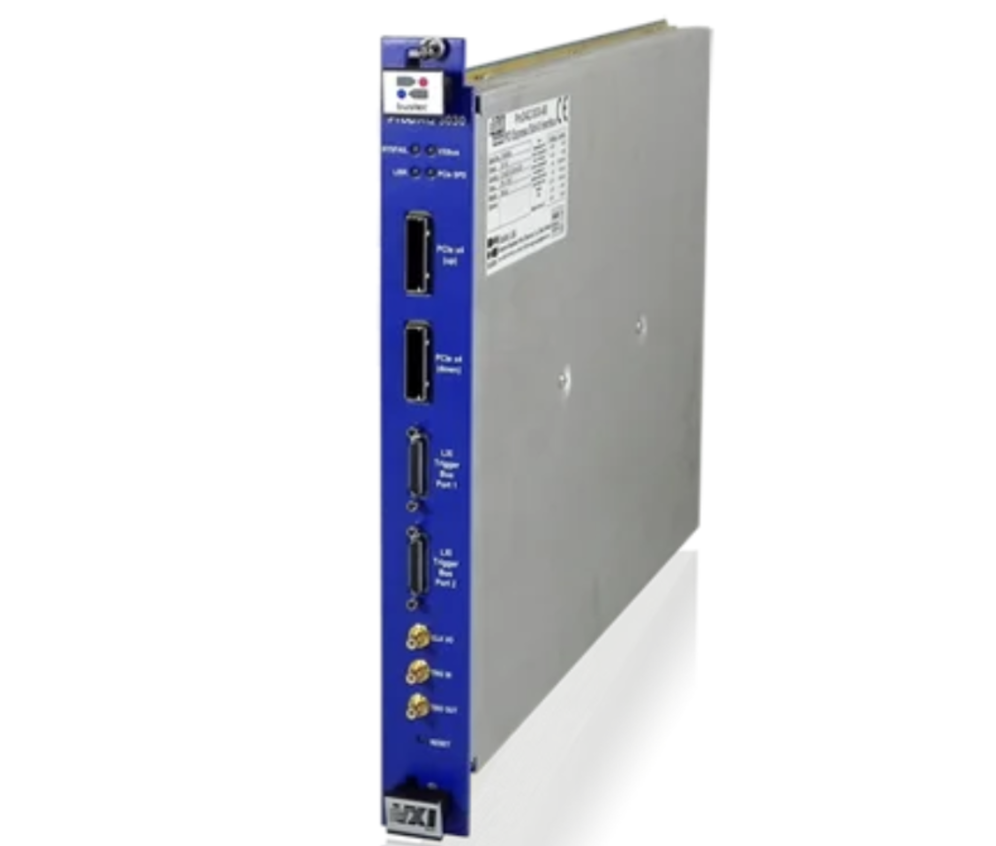

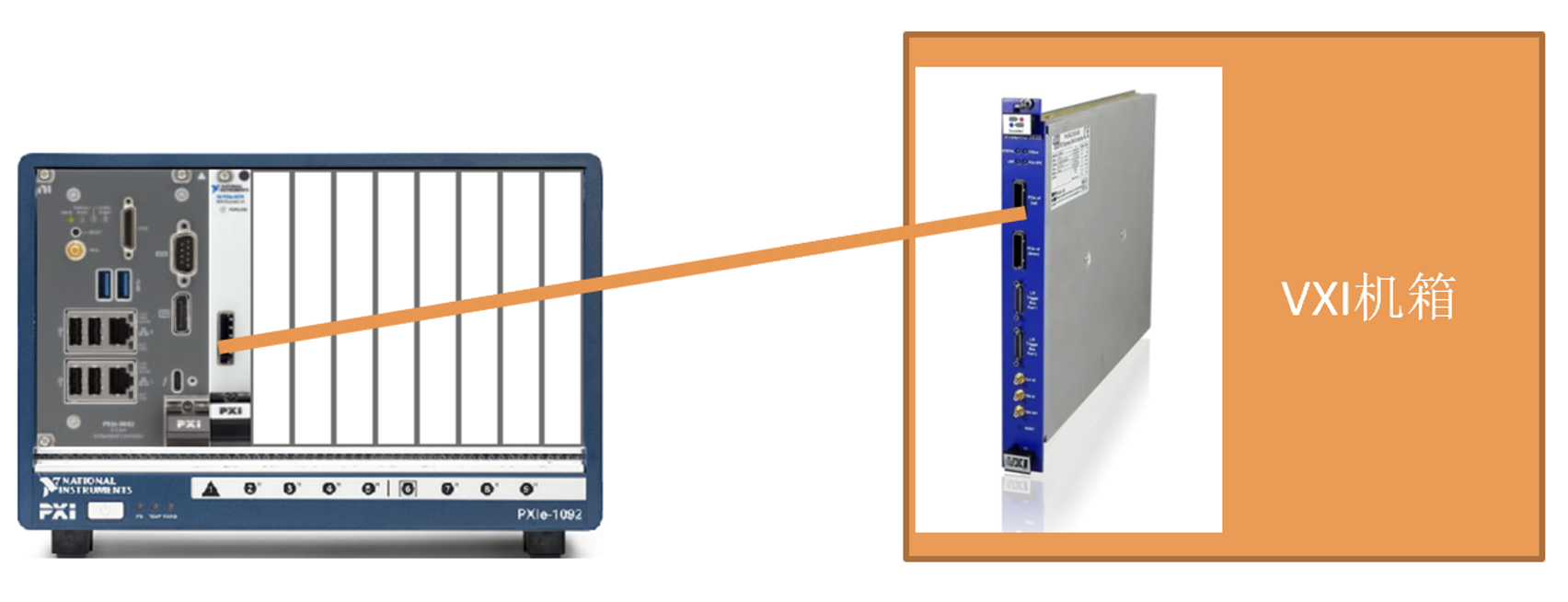

VXI总线零槽MXI接口设备，通过PCIe总线，实现上位机电脑和VXI总线主机的直接连接。
- 将任何可用的PCIe通信卡插在台式机、工控机或服务器上，通过连接VXI MXI接口卡，实现对VXI系统的控制。

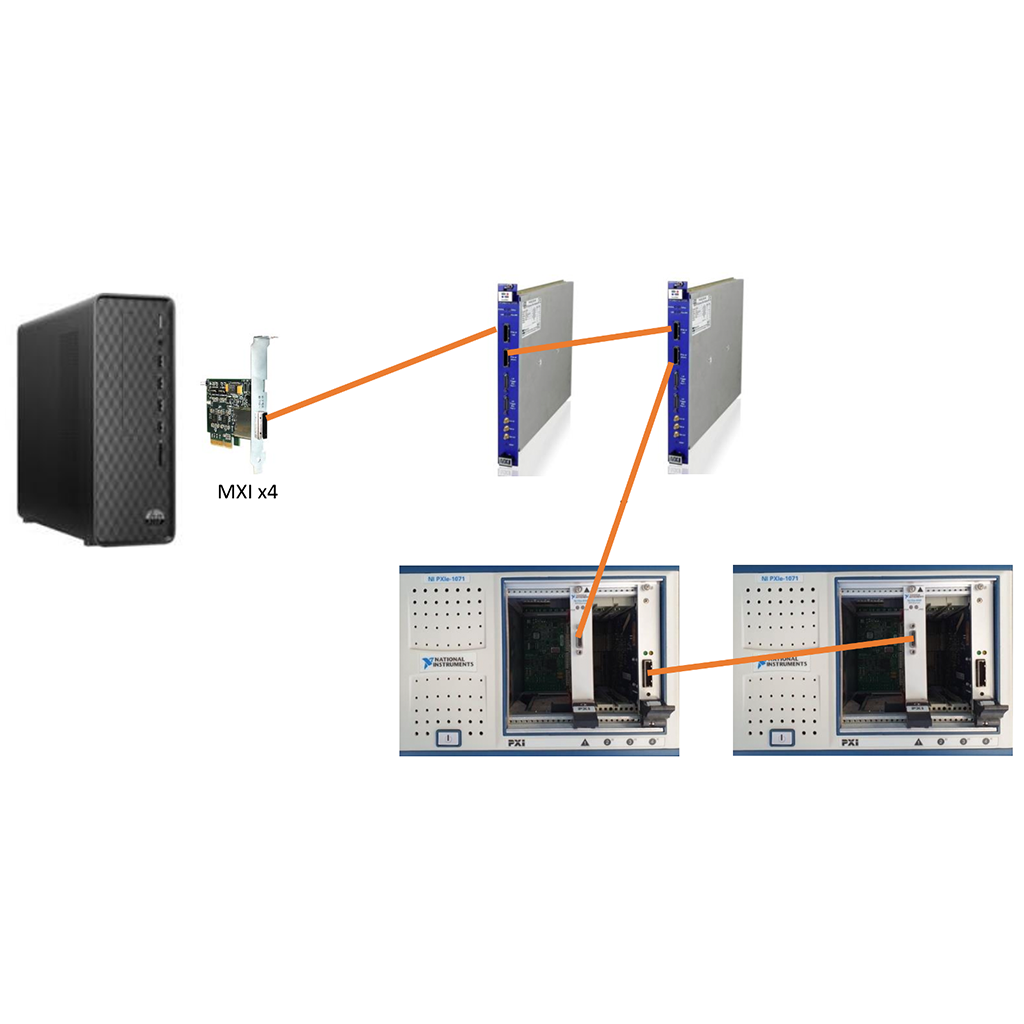

- 具备两个PCIe端口，一个端口连接到上位机计算机，第二个端口则以菊花链配置连接到另一个VXI机箱，最多可级联16个VXI主机。
- 使用光缆选项，还可将上位机与VXI设备间的最大距离延长至100米，突破铜缆7米的最大长度限制。
- 支持PCIe热插拔功能，用户可以独立开关于VXI机箱和上位机电脑。
13-Slot 智能 VXIbus 机箱
