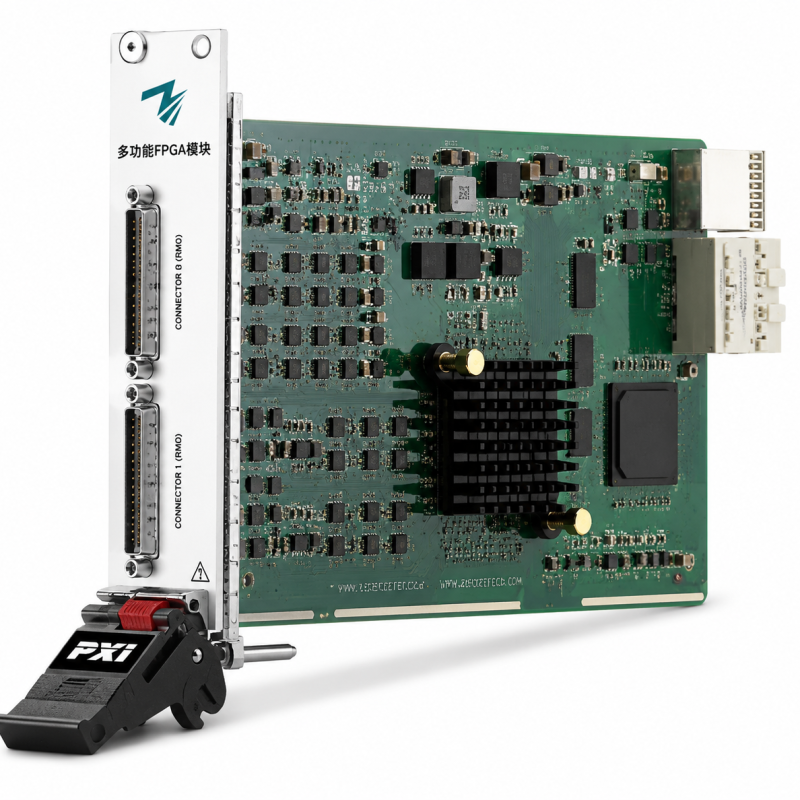

PXIe 国产化多功能FPGA模块
产品系列: FPGA模块
最大工作温度范围: 0-55°C
处理系统: Windows、RTOS
定时同步: 支持10MHz、100MHz
槽位数: 1
编程IDE: C、LabVIEW、Vivado
总线: PXIe
模拟输入通道: 8/16个
数字IO通道: 32个
l 概述
本模块集成高性能用户可编程FPGA架构，可实现高速数据处理、实时逻辑控制及I/O信号直接驱动，为复杂测试测量与控制系统提供灵活的硬件级实时处理能力。
16路模拟输入通道均采用独立高速采样架构，可实现各通道独立采样、独立触发及精确定时控制，满足多源异步信号采集需求。FPGA可直接访问所有模拟输入、数字I/O及系统总线资源，支持用户根据应用需求开发专用硬件算法，实现传统CPU无法满足的低时延、高确定性处理。
l 主要应用
- 硬件在环（HIL）实时仿真
- 高速闭环控制系统
- 自定义工业通信协议
- 传感器信号模拟与激励
- 在线数字滤波、FFT及特征提取
- 自适应控制系统
- 多通道同步控制与实时数据处理
l 主要指标
- 最大采样率: 1 MS/s/ch，支持每通道独立的定时和触发，支持DIFF、NRSE、RSE三种模式
- 总线连接器: PXI Express
- 最大时钟速率: 10 MHz
- 双向数字通道数量: 32
- 数字I/O逻辑电平: 3.3 V
- 动态RAM(DRAM): 512 MB
- FPGA: Kintex-7 325T
- AI电压范围:-1V至1V,-10V至10V, -2V至2V,-5V至5V
- 模拟输入通道数量: 8 / 16 可选
- 模拟输出通道数量: 0 / 8 可选
